Система оповещения и управления эвакуацией: типы и комплектация

По современным стандартам строительства и соблюдения правил пожарной безопасности, в помещениях используются огнеупорные материалы: различные пеногасители в стенах, специальные лаки, краски и штукатурки. Но все это задержит распространение огня лишь на несколько минут — ровно столько отводится на эвакуацию людей из горящего здания.

Бесспорно, времени очень мало, тем более, если это общественное учреждение с большим количеством офисов, классов или кабинетов. Но если вовремя обнаружить очаг воспламенения, минут остается больше, а значит, увеличатся шансы спасти всех посетителей и работников.

Для этого используется система оповещения и управления эвакуацией, сокращенно СОУЭ. Она представляет собой комплекс технических средств и мероприятий (учения, ложная тревога и т. д.), в которых прописан регламент проведения эвакуации и распределена ответственность между должностными лицами компании.

Что такое СОУЭ и в чем его задача?

Система оповещения и управления эвакуацией (СОУЭ) помогает действовать слаженно в условиях возгорания и грамотно произвести эвакуацию людей из опасных зон. Иначе говоря, это совокупность технических элементов и мероприятий, которые помогают избежать большого количества пострадавших и значительного ущерба во время пожаров. В этой системе важен каждый элемент от дымоулавливателя до запасного выхода. С внедрением автоматики спасение людей вышло на качественно иной уровень.

Основная задача системы

Мало кто изучает схемы эвакуации при пожаре, впервые попадая в здание. И довольно часто разобраться в паутине коридоров и лестниц самостоятельно будет сложно. Не говоря уже о панике. Здесь на помощь приходит СОУЭ. Она мгновенно оповестит о возникшем возгорании, задействуя специальные извещатели и звуковые сигналы. Светящиеся указатели и таблички покажут путь движения к выходу.

Главные элементы СОУЭ

Комплектация системы может отличаться в зависимости от задачи, назначения и типа. Но в любом случае СОУЭ будет включать в себя следующие устройства:

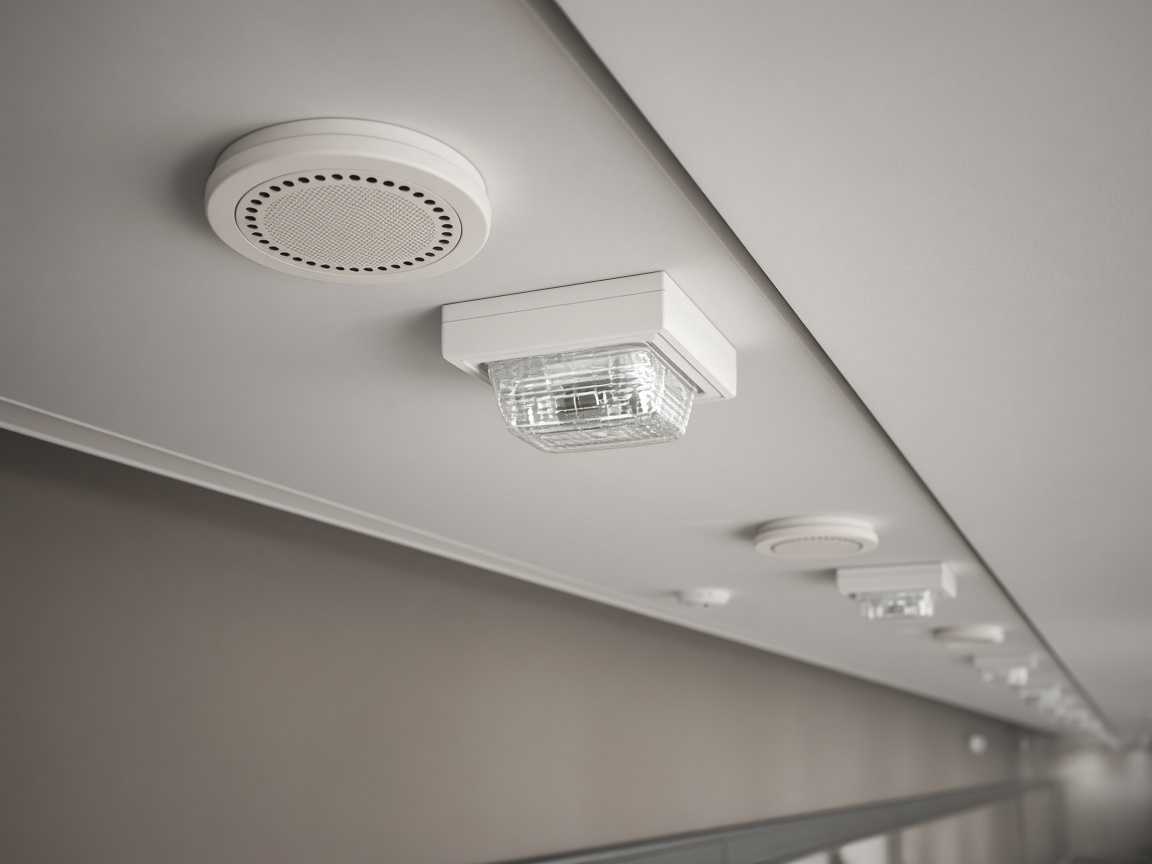

  • пульт контроля и управления пожарной сигнализацией;
  • ионизационные и оптические извещатели;
  • световые табло и указатели;
  • акустические системы и звуковые оповещатели.

Типы СОУЭ

типы соуэ

По современным стандартам установка СОУЭ является обязательной для всех организаций. Система, как правило, включает в себя:

  • извещатели;
  • световые табло;
  • акустические системы;
  • план эвакуации с направляющими указателями;
  • приборы управления СОУЭ.

СОУЭ различаются между собой по техническому оснащению и методу оповещения, а также по назначению помещений, в которых устанавливается система.

1-й тип СОУЭ

Самая простая и бюджетная система оповещения. В помещении устанавливаются датчики дыма и тепловые излучатели. При изменении нормальных условий срабатывает пожарная сирена, громкость которой не регулируется и не управляется. Важно: сигнал не должен совпадать с привычным на производстве звонком, поскольку это единственное средство информации, по которому люди поймут, что необходимо эвакуироваться.

В комплектацию системы входят разнообразные звуковые сигнализации: пьезоэлектрические, световые (для плохо слышащих людей), электромагнитные звонки и сирены со звуковым давлением до 110 Дб.

К достоинствам 1-го типа систем соуэ можно отнести:

  • подключение к блоку электропитания общей пайкой, следовательно, система работает, когда работает электричество, а значит — постоянно;
  • простота монтажа и легкость обслуживания;
  • небольшой бюджет на приобретение датчиков и звуковых извещателей.

К недостаткам относится:

  • отсутствие световых подсказок и подробного плана эвакуации;
  • мало информации о том, что происходит.

По сути 1-й тип мало информативен, но иногда его используют на небольших объектах.

2-й тип СОУЭ

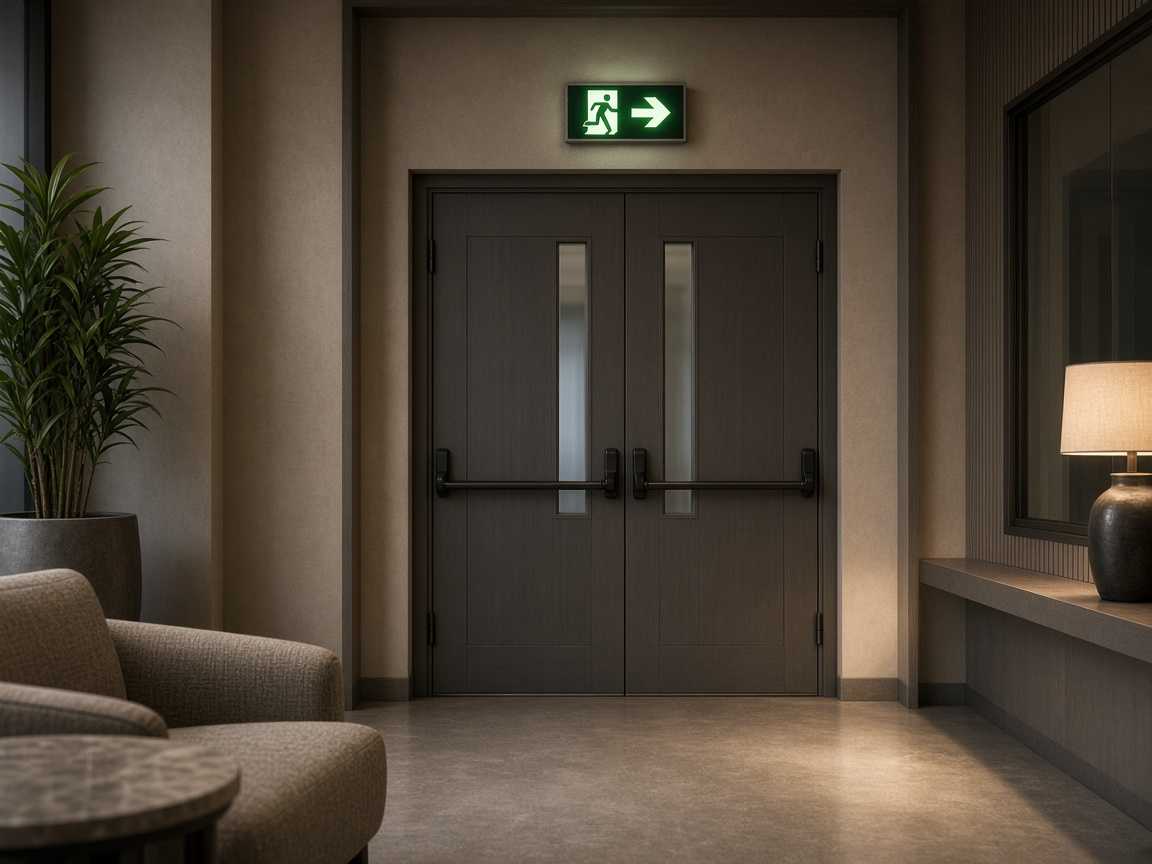

В данном типе совмещено звуковое оповещение и управление эвакуацией при помощи светового табло с надписью «выход». Его можно встретить в коридорах, над дверными проемами у лестничных клеток, при входе на территорию предприятия.

Табло оснащено статичным световым индикатором, что делает его заметным даже при сильном задымлении.

Достоинства 2-го типа:

  • в комплектацию входит все, что перечислено в 1-м типе, и световые табло;
  • при сильном задымлении постоянно светящиеся указатели действуют эффективнее, чем простое изображение плана эвакуации.

К недостаткам можно отнести отсутствие оборудования для удаления дыма и обеспечения принудительного притока воздуха, вместе с тем соблюдать требования пожарной безопасности к конструкциям и оборудованию вентиляционных систем. Так же, как и в 1-м типе, смысл СОУЭ заключается лишь в оповещении людей, но не в принятии мер против возгорания.

3-й тип СОУЭ

Обладает более широким функционалом, чем первые два: помимо сирены, звуковое оповещение проводится также и голосом, который вещает заранее прописанные инструкции с объяснением, куда следует пройти и что необходимо выполнить.

В этом случае эвакуация происходит более организованно, а следовательно, будет меньше паники и люди покинут здание оперативнее. Все оповещения синхронизированы и выводятся на единый диспетчерский пульт.

Достоинства 3-го типа:

  • помимо всего, что укомплектовано в 1-м и 2-м типах, система оснащена голосовыми оповещениями и световыми указателями направления эвакуации (во 2-м типе только табло «выход»);
  • возможность прописать тексты оповещения под разные ситуации;
  • прямая связь с диспетчерской пожарной службы.

К недостаткам относится обязательная достоверность передаваемых указаний о планировке здания. Все изменения в расстановке объектов, перепланировки помещений и т. д. должны быть своевременно отражены в текстах голосовой сигнализации, ответственность за это возлагается на собственников объекта.

4-й тип СОУЭ

Система оповещения похожа на 3-й тип, но является технически более сложной. Основная особенность: эвакуация происходит по отсекам, то есть не централизованный выход всех, кто находится в здании, а отдельные схемы для гостей, персонала, администрации и т. д. Это позволит избежать толпы на выходе и сохранит дисциплину при ЧС.

Достоинства 4-го типа:

  • световые или фотолюминесцентные указатели, отчетливо видные при сильном задымлении;
  • голосовые оповещения для разных групп людей разные;
  • отдельное планирование эвакуации по этажам и группам помещений;
  • прямая связь с диспетчерской и доступ к пульту управления.

К недостаткам относится технически трудоемкая работа по разработке планов эвакуации и монтажу.

5-й тип СОУЭ

Последний тип СОУЭ вобрал в себя все достоинства предыдущих схем и оснащен дополнительными функциями:

  • динамическими указателями, меняющими информацию в соответствии с ситуацией;
  • обязательная разработка нескольким планов эвакуации к каждому помещению и / или этажу;
  • координация и управление из диспетчерской пожарной службы.

Из недостатков, пожалуй, будет лишь дороговизна оборудования и поддержания системы в рабочем состоянии. Но это частично окупается использованием СОУЭ в информационных целях: помимо пожарной сирены, через систему транслируют объявления для сотрудников, музыку и т. д. Это не противоречит основной цели установки и дополнительно приносит пользу организации.

Применение СОУЭ на объектах: какой тип выбрать?

соуэ типы оповещения

В зависимости от того, насколько велико здание, сколько в нем этажей и как много жильцов или сотрудников, выбирают определенный тип СОУЭ.

Так, по Статье 84 123-ФЗ, звуковое оповещение (1-й тип) допускается на следующих объектах:

  • в детских учреждениях с одним этажом и до 100 человек в помещении, или в двухэтажном доме до 150 человек;
  • в гостиницах и общежитиях до 3-х этажей и 50 человек;
  • в публичных организациях — кинотеатрах, библиотеках, театрах до 100 человек;
  • в выставочных залах до 3-х этажей до 500 посетителей;
  • одноэтажные магазины до 500 кв. м;
  • школы в один этаж, с не более 270 учениками.

Те же объекты, но с большим количеством этажей подлежат уже ко 2-му типу СОУЭ. Чем выше здание, тем больший тип СОУЭ требуется. Так, для крупного холдинга или завода устанавливают уже 3-й тип и более, на культурных объектах, представляющих художественную и общенациональную ценность — 4-й и 5-й тип СОУЭ.

Как рассчитать количество извещателей в помещении?

что такое соуэ в пожарной безопасности

Для СОУЭ первых двух типов особых математических вычислений не требуется: в одно-двухэтажных зданиях расположить датчики и сирены не представляет никакой проблемы. Трудности с выбором и расположением начинаются с 3-го типа поскольку в нем и больше компонентов, и площадь здания.

Уточним, что к 3-му типу относятся организации с высокой степенью шума, то есть, в перечень входят не только заводы и холдинги, но и гимназии, средние школы от 150 учеников, типографии и прочие организации. Чтобы сирена была услышана, необходимо провести акустический расчет систем оповещения. Для этого оперируют следующими характеристиками:

  • полученный максимальный уровень шума в помещении, для этого производят предварительные замеры специальным оборудованием;
  • площади помещений;
  • уровень давления звука и мощность отдельных громкоговорителей;
  • заявленная в технической документации площадь распространения звука одного динамика.

А также на показатели акустики влияют толщина стен и высота потолков. Замеры производятся независимыми экспертами и разрабатывается ряд параметров, необходимых для проектирования СОУЭ в данном конкретном помещении. Важный из них — площадь озвучивания одного извещателя.

Проведение СОУЭ с ПожСистемСтрой

система оповещения и управления эвакуацией

Компания ПожСистемСтрой занимается всеми видами работ, обеспечивающих безопасность помещения: проведение и обслуживание АПС и СОУЭ, устройство противопожарного водопровода, а также аудит средств и систем противопожарной защиты на соответствие утвержденным национальным стандартам. Наши услуги помогут не только обеспечить безопасность вам и вашим сотрудникам, но и уберегут от штрафов после проверок Комитета по Охране Труда.

Мы произведем все необходимые замеры, составим и согласуем с вами план эвакуации и проведем монтаж всех технических компонентов в установленный по договору срок. От вас потребуется лишь детальный план расположения комнат, лестничных клеток и дверей.

После проведения работ проводим обязательную проверку с целью контроля качества наших услуг. По итогам выдаем документ Акт проверки работоспособности системы оповещения при пожаре. Далее систему по действующему регламенту РФ необходимо будет проверять 1-го и 2-го типа каждый месяц и квартал, а 3–5 типы — соответственно инструкции технической составляющей СОУЭ.

Для бесплатной консультации со специалистом позвоните по номеру телефона, который указан на сайте. Он ответит на все вопросы, сориентирует с выбором и посоветует оптимальный способ, обеспечивающий лучший баланс цена — качество.

Сделайте свое предприятие безопасным вместе с нами!
