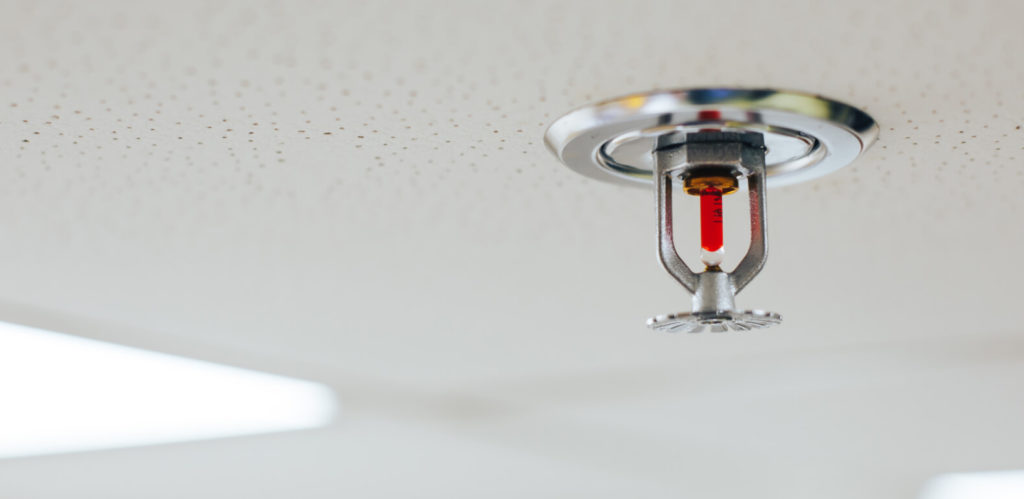

Спринклерная система пожаротушения — магистраль и разводка трубопроводов для борьбы с возгораниями водным или пенным способом. Это средство пожаротушения регламентировано согласно СП 485.1311500.2020.
Спликерные системы применяют в большинстве строений. Среди них:
- подземный паркинг и наземные автостоянки выше одного этажа;
- объекты хранения данных — фонды и библиотеки;
- здания выше 30 метров, а также помещения с категорией опасности Г и Д;
- одноэтажные корпуса с горючим уплотнителем;
- торговые центры площадью от 2500 м2 и цокольным этажом от 200 м2;
- точки продаж, реализующие горючие материалы упаковкой до 20 л;
- выставочные пространства площадью от 1000 м2;
- склады со стеллажами высотой от 5,5 м;
- зоны развлечений и отдыха от 800 зрительных мест.
Сегодня эксперты «ПожСистемСтрой» рассказывают об особенностях таких систем, порядке установки, о регламенте их обслуживания и технических проверках.
Содержание
Преимущества и недостатки спринклерного пожаротушения
Прежде чем определиться, установить на своем предприятии эту или другую АУПС, взвесьте все плюсы и минусы.
Достоинства спринклерной автоматической системы пожаротушения:
- экономичность противопожарных средств — вода легко добываемый ресурс;
- отсутствие ограничений по площади помещения и персоналу;
- заправка дополнительными материалами не нужна;
- герметизация комнат не требуется;
- трубы прокладываются с учетом планировки здания, поэтому возможна различная модификация системы;
- простая замена насадок, большой выбор — орошение водой струей, распылением, точкой;
- полная автономность — не зависит от питания в очаге пожара;
- долгий срок службы (от 10 лет и более).
Недостатки подобных систем заключаются в следующем:
- срабатывает по инерции, тепловой замок разрушается сравнительно долго — от 300 до 600 с;
- много ложных срабатываний без остановки процесса;
- система реагирует только на температуру;
- сложность монтажа из-за возможной модификации;
- тушение исключительно водой или пеной;
- необходимость в резервуарах, если централизованного водоснабжения не предусмотрено;
- при низких температурах установка не работает, либо работает только с пенным тушением;
- после активации сплинкеры должны заменяться.
Полная автоматизация и универсальность частично компенсируют недостатки вроде ложных срабатываний и замены сплинкеров — ведь лучше перестраховаться и потратиться на запчасти, чем потерять весь офис в не потушенном вовремя пожаре.
Нормативные документы
Спринклерная автоматическая установка пожаротушения должна соответствовать следующим законодательным актам и принятым регламентам:
- ФЗ-123, статье 45;
- ФЗ-123, статье 111;
- СП 485.1311500.2020;
- ГОСТ Р 50680-94 — к тушению водой;
- ГОСТ Р 50800-95 — к пенному противодействию возгораниям;
- ГОСТ Р 51043-2002;
- ГОСТ Р 51052-2002;
- ГОСТ Р 51737-2001;
- СП 484.1311500.2020.
Подробнее о действующих регламентах вы можете узнать в отдельной статье.
Принцип работы спринклерной системы пожаротушения
Установка функционирует поэтапно и просто:
- При возгорании повышается температура, благодаря чему у системы открывается тепловой клапан.
- Через ороситель начинает поступать вода или пена.
- Узел контроля фиксирует снижение давления в резервуаре и подает сигнал на блок управления.
- Жокей-насос поддерживает напор воды некоторое время, потом на подмогу подключается насосная станция.
Чтобы система заработала, необходимо «разбудить» два датчика. Это тепловой, находящийся в самом сплинкере, и гидравлический в узле управления между разводкой и источником ОТВ, перекрытым пружинным клапаном.
При каких температурах срабатывает тепловой датчик?
В зависимости от модели (низкотемпературной или высокотемпературной), клапан открывается при следующих значениях:
- 79 °C;
- 93 °C;
- 141 °C;
- 182 °C.
Низкотемпературные датчики должны срабатывать не позднее 300 секунд, а высокотемпературные — не позднее 10 минут.
Поскольку установка находится в контакте с водой, необходимо регулярно проверять всю систему на предмет коррозии и иных повреждений. Клапаны со ржавчиной подлежат немедленной замене.
Виды и типы установок. Чем спринклерные системы отличаются от дренчерных
По характеру наполнения спринклерные пожарные системы бывают двух видов: водные и пенные.
- Водные применяются для локализации воспламенений в административных и общественных помещениях, причем датчик срабатывает точно над очагом пожара.
- Пенные используются для тушения горючих смесей, таких как бензин, спирт и т. д. Поэтому подобные установки выбирают для складов и лабораторий.
Спринклерное автоматическое пожаротушение бывает нескольких типов, выбор стоит основывать на температурных параметрах объекта. Рынок предлагает следующие варианты:
- водозаполненная установка — внутри только жидкость, поэтому монтируется лишь в теплых помещениях, где не бывает низких температур;
- воздушная система — заполняются водой подводящие трубы, а остальная система — воздухом под давлением;
- водно-воздушная система — в зависимости от сезона заполняется либо водой, либо водой и воздухом под давлением;
- с принудительным пуском — автоматическая установка тушения пожаров, оснащенная спринклерными оросительными головками с управляемым приводом.
Выбор того или иного типа зависит от особенностей помещения и направленности работы, а также принятых норм климатического контроля на вашем предприятии.
Люди, уже столкнувшиеся с поиском противопожарного оборудования, часто спрашивают: а чем отличаются спринклерные системы от дренчерных?
Технические различия между установками для удобства представлены в таблице:
| Сплинкерное оборудование | Дренчерное оборудование |
|---|---|
| Ороситель автономен, закрытого типа, самостоятельно активируется. | Обычный распрыскиватель без теплового запора, не связан с активацией. |
| Активируется только реагирующая на огонь головка, заливая водой точный очаг воспламенения. После срабатывания надо заменить тепловой замок. | Активизируются все оросители и заливают комнату целиком, однако оборудование после тушения не требует замены. |
| Система активируется сама. | Система требует дополнительную сигнализацию и управление с пульта. |
Однако главное конструктивное отличие — у дренчерных установок нет теплового клапана, вода находится не в трубопроводе, а в центральном резервуаре, который блокируется запорным клапаном. Другими словами, тушение начинается не сразу после реакции датчика, а после ручного управления или срабатывания тревожно-пожарной сигнализации, к которой подключена дренчерная установка. Напомним, что сплинкерные системы открывают воду сразу же, как только «проснулся» тепловой датчик.
Порядок проверки и обслуживания
Как работает спринклерная система пожаротушения, во многом зависит от соблюдения графика проверок и ремонта. Основные регламенты изложены в документах ГОСТ Р 50680-94, ГОСТ Р 50800-95, РД 009-01-96.
Согласно этим нормативам, проверку, ремонт и замену пожарного оборудования, в том числе сплинкерных систем, имеет право проводить лишь сотрудник МЧС или лицо, аккредитованное в этом ведомстве.
Для беспроблемной эксплуатации установок на производстве должны быть прописаны все необходимые инструкции и назначен ответственный, который проводит занятия по пожарной безопасности, ведет календарь проверок и отвечает за своевременное техническое обслуживание.
Чтобы ознакомиться со всей номенклатурой доступных модификаций и особенностями каждой из АСПТ, подобрать оптимальный вариант для конкретного случая и условий эксплуатации, просто оставьте заявку на сайте, а мы перезвоним в ближайший рабочий день.
