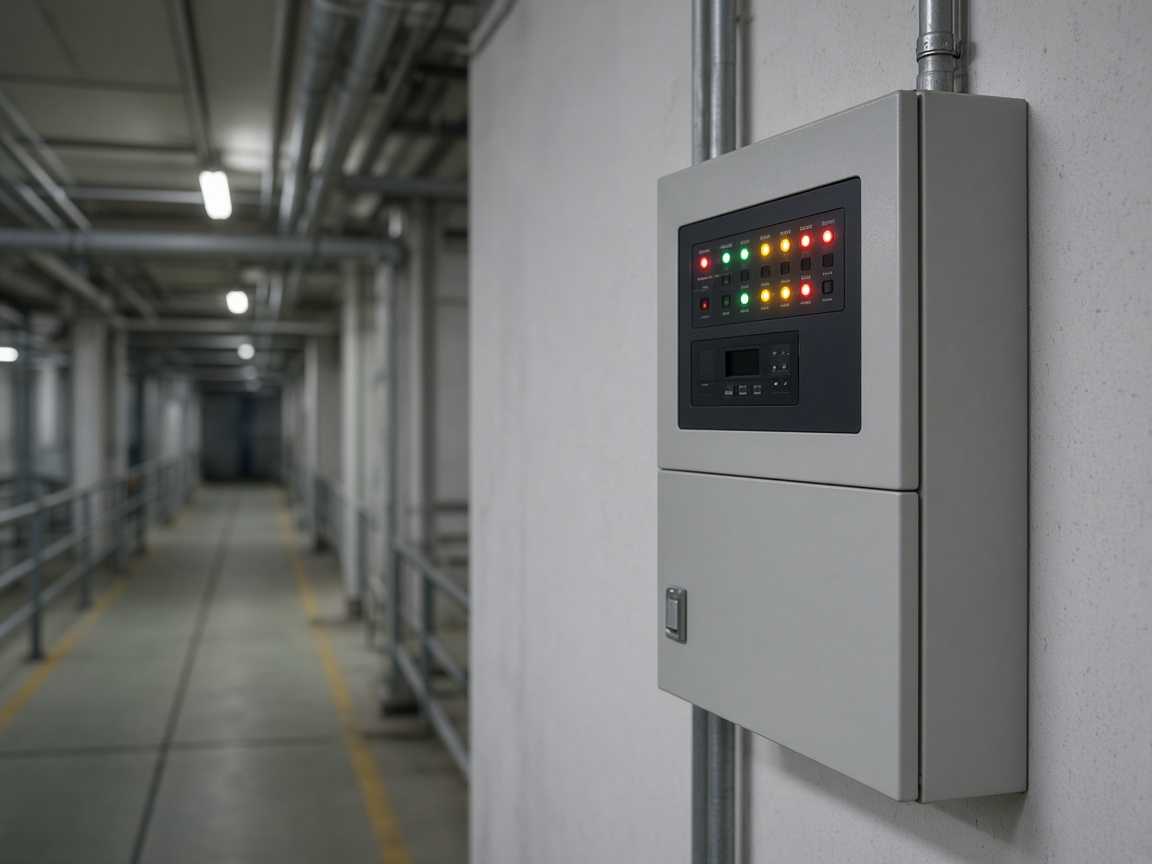

Промышленное предприятие — это совершенно иной мир по сравнению с офисом или торговым центром. Здесь высокие потолки, агрессивные среды, вибрация, пыль, резкие перепады температур и зоны, где одна искра может стать причиной взрыва. Монтаж автоматической пожарной сигнализации (АПС) и системы оповещения и управления эвакуацией (СОУЭ) в таких условиях требует совершенно другого подхода, чем на гражданских объектах. Один неверно выбранный извещатель или неправильно проложенный кабель способны сделать всю систему бесполезной в момент реальной угрозы.
Содержание
Нормативная база: что регулирует монтаж
С 1 марта 2021 года все работы по проектированию и монтажу систем пожарной автоматики выполняют по трём ключевым сводам правил. СП 484.1311500.2020 устанавливает нормы проектирования систем пожарной сигнализации и автоматизации противопожарной защиты — это главный документ для АПС. Он пришёл на смену устаревшему СП 5.13130.2009 в части требований к сигнализации. СП 485.1311500.2020 регулирует автоматические установки пожаротушения, а СП 486.1311500.2020 определяет перечень зданий, помещений и оборудования, которые обязаны оснащаться и АУП, и системами пожарной сигнализации.
Всё это работает в рамке Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Статья 82 этого закона прямо обязывает кабельные линии и электропроводку систем противопожарной защиты сохранять работоспособность в условиях пожара на всё время, необходимое для эвакуации людей. Для исполнительной документации и проверки систем работают ГОСТ Р 59638-2021 (для АПС) и ГОСТ Р 59639-2021 (для СОУЭ) — руководства по проектированию, монтажу, техническому обслуживанию и методам испытаний.
ВНИМАНИЕ! Если систему смонтировали по проекту, разработанному до 1 марта 2021 года, переделывать её под новые нормативы не требуется. Но любые изменения или реконструкция уже должны соответствовать СП 484, 485, 486.
Как промышленный объект влияет на проектные решения
Прежде чем монтировать что-либо, специалист изучает характеристики объекта. СП 12.13130.2009 определяет категории помещений по взрывопожарной и пожарной опасности: А и Б — взрывопожароопасные, В1–В4 — пожароопасные, Г и Д — наименее опасные. От категории напрямую зависит, какое оборудование допустимо применять.
В цехе категории А или Б — например, на лакокрасочном производстве или нефтехимическом заводе — в воздухе присутствуют горючие газы или пары легковоспламеняющихся жидкостей. Здесь недопустимо ставить обычное электрооборудование: ФЗ-123 запрещает использовать электрооборудование без средств пожаровзрывозащиты во взрывоопасных зонах. Все приборы, включая извещатели, должны иметь взрывозащищённое исполнение, соответствующее категории и группе взрывоопасной смеси.
На промышленных объектах регулярно встречаются специфические условия, которые мешают нормальной работе извещателей:
- производственная пыль и пар, создающие ложные срабатывания дымовых извещателей;
- сварочные работы с задымлением и излучением;
- резкие перепады температур при открытии ворот или работе печей;
- вибрация от оборудования;
- высота потолков от 8 до 30 метров и выше.

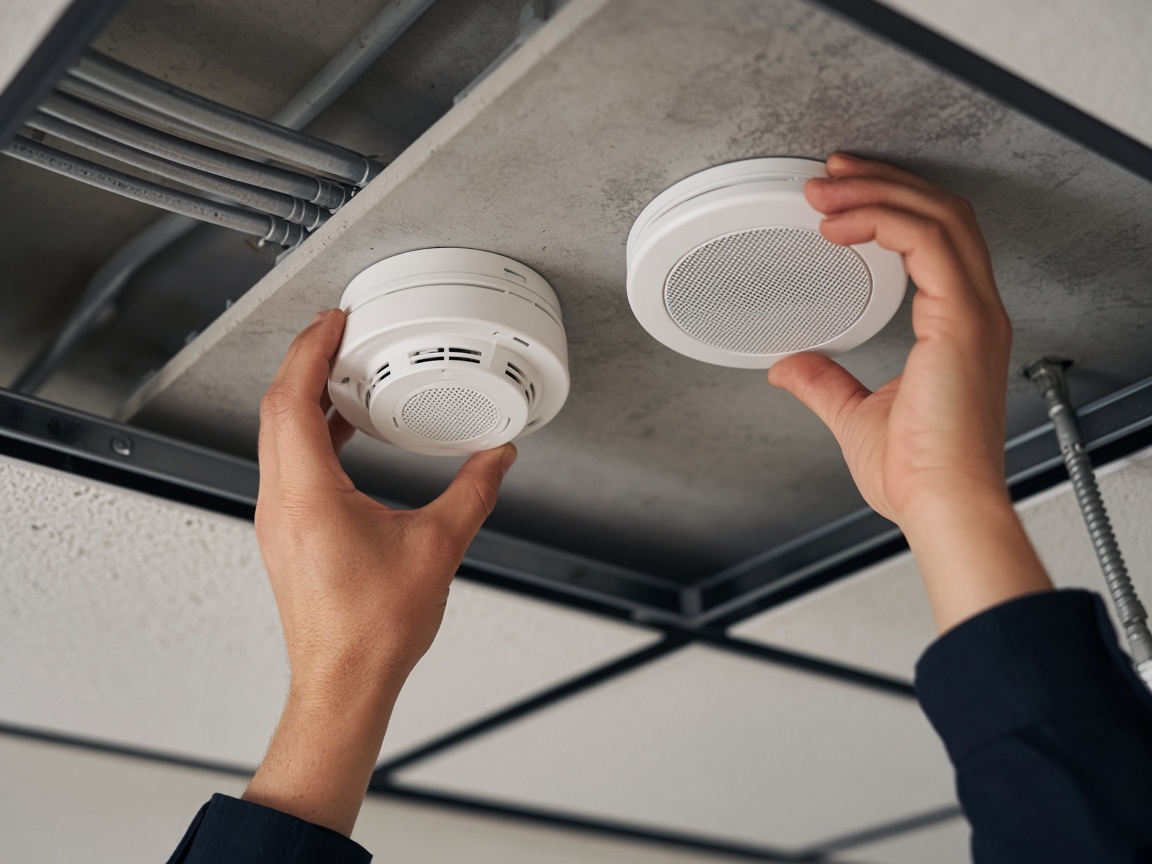

СП 484.1311500.2020 прямо указывает: тепловые извещатели не следует монтировать над источниками тепла — нагретыми агрегатами, радиаторами. При таких условиях на производствах вместо точечных дымовых часто применяют линейные, аспирационные или комбинированные мультикритериальные извещатели, реагирующие одновременно на дым, тепло и пламя.
Зонирование объекта: как делить на зоны контроля
СП 484.1311500.2020 ввёл понятие зоны контроля пожарной сигнализации (ЗКПС) — это часть объекта, которую контролирует группа извещателей. Для промышленного здания правильное зонирование критично: одна неисправность не должна выводить из строя весь объект.
Ограничения для одной зоны:
- максимальная площадь — 2000 м²;
- не более 32 пожарных извещателя;
- не более 5 смежных или изолированных помещений на одном этаже в одном пожарном отсеке.
Важное требование — единичная неисправность внутри одной ЗКПС не должна одновременно лишать зону и автоматических, и ручных извещателей. И она никак не должна влиять на работу соседних зон. Для производственного корпуса с несколькими технологическими участками это означает, что каждый участок, как правило, выделяют в отдельную зону.
Алгоритм принятия решения о пожаре выбирают под конкретные условия. Алгоритм А — срабатывание одного извещателя без перезапроса — применяют там, где промедление недопустимо. Алгоритмы В и С требуют подтверждения от двух извещателей, что снижает риск ложных срабатываний — актуально для производств с пылью и паром.
Кабельные линии: самое слабое место на промышленном объекте
Правильный выбор и прокладка кабелей — это половина успеха. Если во время пожара кабель прогорит раньше, чем эвакуируются люди, система окажется бесполезной.
ФЗ-123 требует, чтобы кабельные линии систем противопожарной защиты сохраняли работоспособность в условиях пожара на всё время, нужное для выполнения функций и эвакуации людей. На практике это означает применение огнестойких кабелей с маркировкой FR. Для шлейфов оповещения 1–2 типа минимальное нормируемое время работоспособности — 15 минут, для оповещения 3–5 типа (речевое оповещение с зонированием) — не менее 30 минут.
Принципиальное требование СП 5.13130.2009, которое сохранили в новых нормах: линии электропитания приборов управления и соединительные линии управления АУПТ, дымоудалением или оповещением нельзя прокладывать транзитом через взрывоопасные и пожароопасные помещения. В крайнем случае — только в пустотах строительных конструкций класса К0 или огнестойкими кабелями.
| Тип кабельной линии | Требования к прокладке |
| Шлейфы АПС (до 60 В) | Нельзя совмещать в одном коробе/лотке с линиями 110 В и выше |
| Линии питания ПКП и управления | Самостоятельные кабели, не через взрыво- и пожароопасные зоны |
| Кольцевые линии связи | Нельзя прокладывать в одном жгуте/коробе |
| Совместная прокладка с силовыми | Разрешена в разных отсеках лотков с перегородкой огнестойкостью 0,25 ч |
ВНИМАНИЕ! Кабели, прокладываемые параллельно в открытую, должны располагаться на расстоянии не менее 1 метра от силовых линий напряжением 110 В и выше. Крепление кабельной трассы выполняют с шагом 0,3–0,4 м — укладка проводов непосредственно на поверхность подвесного потолка не допускается.
В местах, где кабели проходят через строительные конструкции с нормируемым пределом огнестойкости, обязательно устраивают кабельные проходки с аналогичным пределом огнестойкости. Это требование ФЗ-123 — горизонтальные и вертикальные каналы для кабелей должны иметь защиту от распространения пожара.
СОУЭ на производстве: типы и особенности
СОУЭ — это не просто сирена. Система оповещения и управления эвакуацией включает световые таблички, речевые оповещатели, громкоговорители, указатели направления движения. На производственном объекте со значительным шумовым фоном звуковой сигнал может просто не услышать рабочий у станка — поэтому для цехов предусматривают световые оповещатели дополнительно к звуковым, а иногда применяют системы с вибрационными оповещателями.
СП 484.1311500.2020 регулирует и вопросы взаимодействия АПС с СОУЭ. Сигналы управления СОУЭ 4–5 типов (с речевым оповещением и зонированием) формируются от зоны контроля при выполнении установленного алгоритма. При этом линия связи, формирующая управляющий сигнал сразу на несколько зон оповещения, подлежит резервированию. Это требование особенно актуально для крупных промышленных комплексов с несколькими зданиями.
СОУЭ на промышленном объекте также интегрируют с системой управления технологическим оборудованием: при сигнале пожарной тревоги необходимо остановить конвейеры, отключить вентиляцию, перевести лифты в режим пожарной эвакуации и разблокировать запасные выходы.
Электроснабжение систем: требования к надёжности
АПС и СОУЭ относятся к потребителям первой категории надёжности электроснабжения — это следует из требований ФЗ-123. На промышленных объектах это означает два независимых ввода питания. При отключении основного питания система автоматически переходит на резервный источник — аккумуляторные батареи в составе приборов управления. Время работы в дежурном режиме от резервного источника по нормам — не менее 24 часов, в режиме тревоги — не менее 1 часа.
Кабели от резервных источников питания до вводно-распределительных устройств прокладывают в раздельных огнестойких каналах или обеспечивают им огнезащиту — прямое требование статьи 82 ФЗ-123.
Пусконаладочные работы и сдача системы
Когда монтаж завершён, начинается проверка — и здесь спешить нельзя. ГОСТ Р 59638-2021 устанавливает методы испытаний на работоспособность для систем пожарной сигнализации. Проверяют каждый извещатель, каждую линию связи, алгоритмы принятия решений и взаимодействие с исполнительными устройствами.
Для промышленного объекта проверка усложняется: надо убедиться, что при имитации пожара в конкретной зоне система формирует именно те команды, которые предусмотрены проектом — запускает пожаротушение, запускает нужные зоны оповещения, останавливает вентиляцию, блокирует технологическое оборудование.
Состав исполнительной документации, которую оформляют по завершении работ:
- акты скрытых работ (прокладка кабелей, монтаж закладных);
- протоколы испытаний кабельных линий;
- паспорта на смонтированное оборудование;
- акт приёмки системы в эксплуатацию;
- исполнительные схемы с реальным расположением оборудования.
Особенности для разных типов промышленных помещений
| Тип объекта | Категория | Особенности выбора оборудования |
| Цех с ЛВЖ, лаки, растворители | А, Б | Только взрывозащищённые извещатели и приборы, специальная прокладка кабелей |
| Деревообрабатывающий цех, склад древесины | В1–В2 | Аспирационные или линейные извещатели, защита от пыли (IP54 и выше) |
| Металлообрабатывающий цех с печами | Г | Тепловые извещатели с высокой температурой срабатывания, защита от вибрации |
| Склад негорючих материалов | Д | Стандартная АПС, акцент на СОУЭ для работников |
Заключение
Монтаж АПС и СОУЭ на промышленном объекте — это всегда поиск баланса между нормативными требованиями и реальными условиями производства. Ни одна система не работает «по умолчанию» — каждая настраивается под конкретное здание, конкретную технологию и конкретный контингент людей. Именно поэтому так важно не просто выполнить монтаж по чертежам, но и тщательно проверить все алгоритмы в условиях, максимально приближённых к реальным.
Нормативные документы, использованные в статье
- Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
- СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» (введён с 01.03.2021, Приказ МЧС № 582)
- СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»
- СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите АУП и СПС» (Приказ МЧС № 539)
- СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»
- СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» (в части требований к кабельным линиям)
- ГОСТ Р 59636-2021 «Установки пожаротушения автоматические. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту»
- ГОСТ Р 59638-2021 «Системы пожарной сигнализации. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность»
- ГОСТ Р 59639-2021 «Системы оповещения и управления эвакуацией людей при пожаре. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту. Методы испытаний на работоспособность»
- СП 6.13130.2021 «Системы противопожарной защиты. Электроустановки низковольтные. Требования пожарной безопасности»
