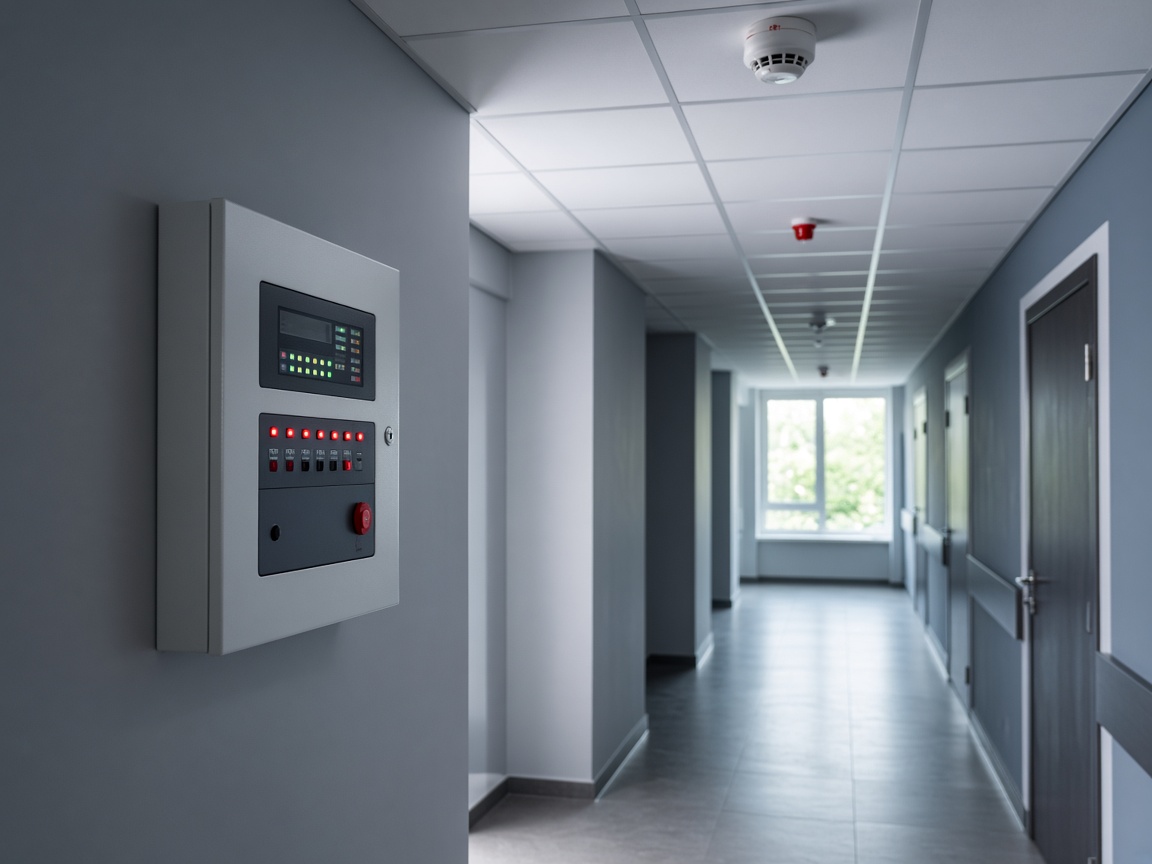

Особенности проектирования АПС для жилых зданий

При проектировании автоматической пожарной сигнализации в жилом доме нужно учитывать не только официальные нормы, но и реальные условия эксплуатации здания. Жильцы используют помещения по-разному, существуют архитектурные отличия, а инженерные системы зачастую находятся рядом друг с другом. Поэтому проектирование АПС – задача, для решения которой нужны технические знания и понимание особенностей распространения пожара в типичных бытовых помещениях.

Актуальная нормативная база

Проектирование АПС выполняется с учетом статьи 7 части 2 Федерального закона №184-ФЗ «О техническом регулировании». Специалисты используют следующие Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности» и Постановление Правительства РФ №1084 от 22.07.2020 «О порядке проведения расчетов по оценке пожарного риска».

Нельзя игнорировать следующие своды правил по противопожарной защите:

• СП 1.13130.2020 – эвакуационные пути и выходы;
• СП 2.13130.2020 – обеспечение огнестойкости объектов;
• СП 3.13130.2009 – система оповещения и управления эвакуацией;
• СП 4.13130.2013 – ограничение распространения пожара (с изменением №4);
• СП 6.13130.2021 – электроустановки низковольтные;
• СП 7.13130.2013 – отопление, вентиляция и кондиционирование (с изменением №2);
• СП 8.13130.2020 – наружное противопожарное водоснабжение.

Также используются специализированные СП:

• СП 484.1311500.2020 – нормы проектирования пожарной сигнализации;
• СП 485.1311500.2020 – нормы проектирования установок пожаротушения;
• СП 486.1311500.2020 – требования к защите объектов автоматикой.

Проект АПС разрабатывается на основе следующих стандартов:

• ГОСТ Р 53325-2012 – продукция пожарной автоматики;
• ГОСТ Р 53315 – кабели для систем безопасности;
• ГОСТ Р 57974-2017 – кабели для пожарной сигнализации;
• ГОСТ 21.110-2013 – правила оформления проектной документации.

Это внушительный перечень нормативов и правил, которые нужно использовать при проектировании АПС.

Чем жилое здание отличается от других объектов

В жилых домах обычно много относительно небольших технических помещений. Это коридоры, лестничные клетки, электрощитовые, чердаки, подземные паркинги, лифтовые холлы, кладовые. Каждая из этих зон по-разному взаимодействует с огнем, дымом и воздушными потоками. Это обуславливает специфические требования к выбору извещателей.

Например, дымовые оптико-электронные извещатели не подходят для установки в зонах с повышенной запыленностью или нестабильным микроклиматом. В мусоросборных камерах и паркингах лучше работают тепловые и комбинированные датчики. На чердаках рекомендуется устанавливать линейные модели, так как точечные извещатели сложно обслуживать.

Отдельно рассматриваются квартиры. В проект АПС они обычно не включаются. Но нормативы допускают установку автономных извещателей с питанием от батареи. Это решение постепенно становится стандартом современной жилой застройки.

Почему логика зонирования важнее количества датчиков

При проектировании АПС для жилых зданий важно правильно формировать зоны. Нормы не запрещают объединять несколько помещений в одну зону. Но в случае с жилыми зданиями такое решение может привести к ошибкам в алгоритме эвакуации.

Зоны должны формироваться с учетом особенностей движения людей. Например, коридор, лестничная клетка, подвал и паркинг – это разные зоны. Если объединить несколько зон на этажах, то система оповещения сообщит о необходимости эвакуации там, где она не нужна. Это может спровоцировать панику, привести к скоплению людей на путях эвакуации, усложняет работу пожарных.

Алгоритмы запуска оповещения в зонах жилых зданий описываются в СП 3.13130.2009. Тут важно выдержать логическую последовательность. Пожар в коридоре включает оповещение, активирует блокировку лифтов, запускает дымоудаление на ближайших этажах. Но сигнализация не активируется по всему подъезду.

Особенности выбора пожарных извещателей

У каждой зоны в жилом здании есть специфические особенности. Поэтому универсального датчика «на все случаи» не существует. Вот рекомендации по выбору извещателей согласно СП 484.1311500.2020:

1. Для коридоров этажей оптимальным вариантом станут дымовые оптико-электронные извещатели при высоте потолка ≥2,5 м. Расстояние между датчиками должно составлять 8-10 м.
2. На лестничных клетках устанавливаются дымовые и ручные ИПР. Ручные извещатели размещаются на пути эвакуации в соответствии с СП 1.13130.2020.
3. В подвалах, на паркингах устанавливаются тепловые и дымовые извещатели.
4. В электрощитовых размещаются тепловые максимально-дифференциальные извещатели. Дымовые могут давать ложные срабатывания.
5. На чердаках ставятся дымовые линейные модели из-за большой протяженности и сложного обслуживания.
6. В квартирах ставятся автономные дымовые извещатели. Требования к ним определяют региональные нормы.

Нужно знать множество нюансов, чтобы выбрать подходящие извещатели, правильно их разместить.

Расстановка извещателей: техника и практика

ГОСТ Р 53325-2012 определяет общие требования к извещателям, но проектировщик должен учитывать особенности архитектуры дома. Высота потолка, расположение вентиляционных решеток, наличие выступов – все это влияет на распространение дыма.

Расстояние между дымовыми извещателями обычно варьируется от 8 до 12 м, но это только ориентир. Коридоры длиной более 30 м требуют перекрытия участков чувствительности так, чтобы не появлялись «мертвые зоны». Извещатель нельзя располагать ближе 0,5 м к стене или над дверным проемом, где поток воздуха может изменить направление дыма.

При расстановке извещателей совершаются следующие типичные ошибки:

• датчики размещаются рядом с вентиляционными решетками;
• тепловые извещатели устанавливаются там, где пожар скорее начнется с тления;
• установка оборудования бытового назначения вместо приборов, которые прошли сертификацию по ГОСТ.

Эти ошибки повышают риск быстрого распространения огня и дыма по жилому зданию.

Кабельные линии и огнестойкость

Даже правильно размещенные извещатели становятся бесполезными, если кабельная линия не выдержит пожар. В жилых зданиях проводка АПС должна соответствовать ГОСТ Р 53315 и ГОСТ Р 57974-2017. Стандарты предписывают использовать материалы с огнестойкими изоляционными слоями типа FRLS, ng(A)-FRLS или более высоких категорий.

Кабель питания извещателей прокладывается отдельно от силовых линий. Эти коммуникации не размещаются в одной лотковой трассе, чтобы исключить помехи и риск повреждения при работе в аварийном режиме. В местах перехода между помещениями используются огнезащитные муфты и проходки.

Особое внимание уделяется работоспособности АПС при пожаре. Линия должна сохранять целостность в течение расчетного времени эвакуации. Это особенно важно для подземных паркингов и подвалов.

Взаимодействие со смежными инженерными системами

АПС в жилом доме не работает автономно. При срабатывании извещателя система запускает целую последовательность команд. Вот 3 основных направления взаимодействия:

1. СОУЭ – система оповещения, которая информирует жильцов о пожаре. Ее работа регламентируется СП 3.13130.2009.
2. Лифты автоматически опускаются на первый безопасный этаж и блокируются.
3. Дымоудаление – клапаны и вентиляторы переходят в режим очистки воздуха, обеспечивают возможность быстрой эвакуации даже при сильном задымлении.

Эти алгоритмы должны быть четко расписаны в проекте, включая задержки времени, условия активации и режимы работы устройств. Именно эта часть проектной документации чаще всего вызывает вопросы при проведении экспертизы.

Распространенные ошибки, которые совершаются при проектировании АПС в жилых зданиях

Практика показывает, что при проектировании АПС в жилых зданиях часто совершаются следующие ошибки:

• применение неподходящих типов извещателей в технических помещениях;
• объединение нескольких этажей в одну зону без учета алгоритмов эвакуации;
• нарушение требований по огнестойкости при прокладке кабельных трасс;
• отсутствие продуманной логики взаимодействия АПС и СОУЭ;
• игнорирование требований методики МЧС по расчету пожарного риска.

Эти ошибки не позволяют жильцам быстро и безопасно эвакуироваться при возникновении пожара, затрудняют локализацию возгораний.

Почему важен профессиональный подход к проектированию АПС

Жилой дом – не промышленный объект. Здесь важно не только соблюдение нормативов, нужно учитывать особенности поведения жителей, которые могут случайно повредить оборудование, заблокировать доступ к датчику или отключить питание. Поэтому специалист обязан предусмотреть эти факторы, выбрать оборудование с высокой устойчивостью к ложным срабатываниям.

Правильно спроектированная система учитывает требования СП 484, СП 485, СП 486, а также:

• соответствует методике МЧС по расчету пожарного риска;
• не снижает комфорт проживания;
• обеспечивает раннее обнаружение пожара;
• повышает безопасность жильцов.

Именно такого подхода требуют действующие нормативы и современные стандарты противопожарной защиты жилых зданий.
