Спринклерные установки пожаротушения — один из самых распространенных способов автоматической защиты зданий от огня. В отличие от дренчерных систем, где все оросители открыты постоянно, спринклерный ороситель оснащен тепловым замком. Он вскрывается только при достижении определенной температуры, и вода подается точечно — именно в зону пожара. Такой подход экономит огнетушащее вещество и минимизирует ущерб от пролива воды.
Содержание
Водозаполненные и воздушные установки
Проектировщики выбирают тип спринклерной системы в зависимости от температуры воздуха в защищаемых помещениях. Согласно СП 485.1311500.2020, существуют два основных вида установок.
Водозаполненные системы применяют в отапливаемых помещениях с положительной температурой. Трубопроводы постоянно заполнены водой под давлением. При срабатывании оросителя вода сразу начинает поступать в зону возгорания — система реагирует мгновенно. Спринклерные оросители в таких установках можно монтировать в любом положении: вертикально розетками вверх или вниз, горизонтально.
Воздушные системы проектируют для неотапливаемых зданий, где температура может опускаться ниже нуля. В дежурном режиме распределительные трубопроводы заполнены сжатым воздухом. Оросители устанавливают строго вертикально розетками вверх или горизонтально — иначе система не сработает корректно. Время с момента вскрытия теплового замка до начала подачи воды не должно превышать 180 секунд, включая использование акселераторов или эксгаустеров — устройств, ускоряющих срабатывание.
Ключевые параметры проектирования
Интенсивность орошения, расход огнетушащего вещества и минимальную площадь, которую должна покрыть установка, определяют по таблицам СП 485.1311500.2020. Эти параметры зависят от группы помещения. Для первой группы (помещения с небольшой пожарной нагрузкой) минимальная интенсивность орошения составляет 0,08 л/(с·м²), для второй группы — уже 0,12 л/(с·м²).

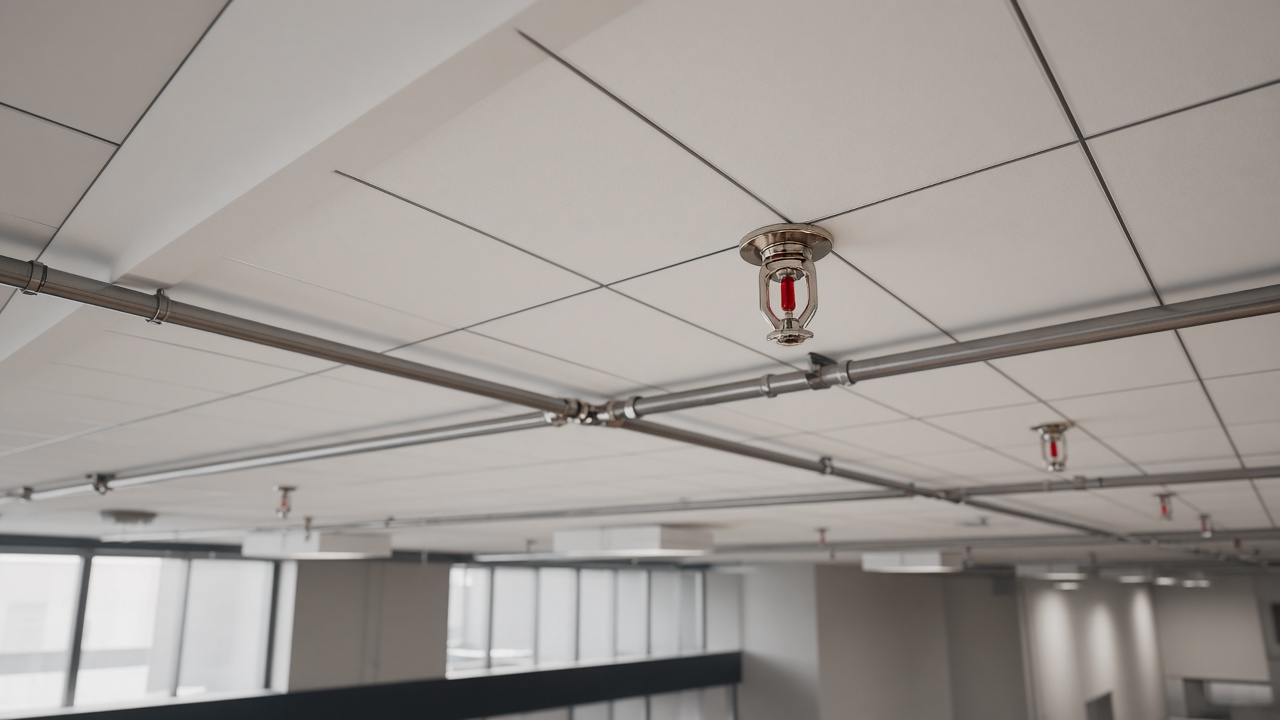

Максимальное расстояние между спринклерными оросителями — 3,5 метра. Расстояние по горизонтали от оросителя до стены зависит от класса пожарной опасности конструкций. Для зданий с классом К0 и К1 — это половина расстояния между оросителями, для остальных помещений — не более 1,2 метра. Минимальное расстояние между соседними оросителями — 1,5 метра.
Важно: Для одной секции спринклерной установки принимают не более 800 оросителей. Если систему делят на направления с сигнализаторами потока или оросителями с контролем пуска, количество может вырасти до 1200 штук в каждом направлении.
Расстояние от центра термочувствительного элемента теплового замка до плоскости перекрытия строго регламентировано. Тепловой замок — это устройство внутри оросителя, которое удерживает воду до определенной температуры. При нагреве он разрушается или плавится, открывая путь огнетушащему веществу. Правильное расположение гарантирует своевременное срабатывание.
Требования к оросителям и оборудованию
В пределах одного помещения или за подвесным потолком устанавливают оросители одинаковой конструкции с равными коэффициентами производительности и тепловой инерционности. Коэффициент производительности показывает, сколько воды подает ороситель при определенном давлении. Коэффициент тепловой инерционности характеризует скорость срабатывания теплового замка — чем он ниже, тем быстрее реагирует ороситель.
ГОСТ Р 51043-2002 устанавливает жесткие требования к испытаниям оросителей. Каждый образец проверяют на прочность гидравлическим давлением, герметичность, устойчивость к гидравлическому удару, температуру и время срабатывания. Для помещений с пожарной нагрузкой более 1400 МДж/м², складов высотой более 10 метров и объектов с легковоспламеняющимися жидкостями коэффициент тепловой инерционности не должен превышать 50 (м·с)⁰’⁵.
Установку обеспечивают запасом оросителей. При общем количестве до 100 штук — минимум 5 запасных спринклерных и 1 дренчерный ороситель. До 1000 штук — соответственно 10 и 2. Более 1000 — не менее 15 и 3 штук.
Монтаж спринклерных установок
Перед монтажом каждый ороситель проходит стопроцентный внешний осмотр на предмет дефектов корпуса, розетки или дужек. Транспортные защитные колпачки снимают непосредственно перед установкой на распределительный трубопровод. Монтаж ведут специальным моментным ключом или инструментом, рекомендованным производителем. Согласно ГОСТ Р 59636-2021, момент закручивания не должен превышать паспортных значений — иначе можно повредить резьбовое соединение или тепловой замок.
Для уплотнения резьбы применяют специальные ленты, пасты или другие допущенные материалы. При использовании фторопластовой ленты (фторолона марки 4Д) запрещен обратный поворот оросителя после затяжки — это нарушит герметичность соединения.

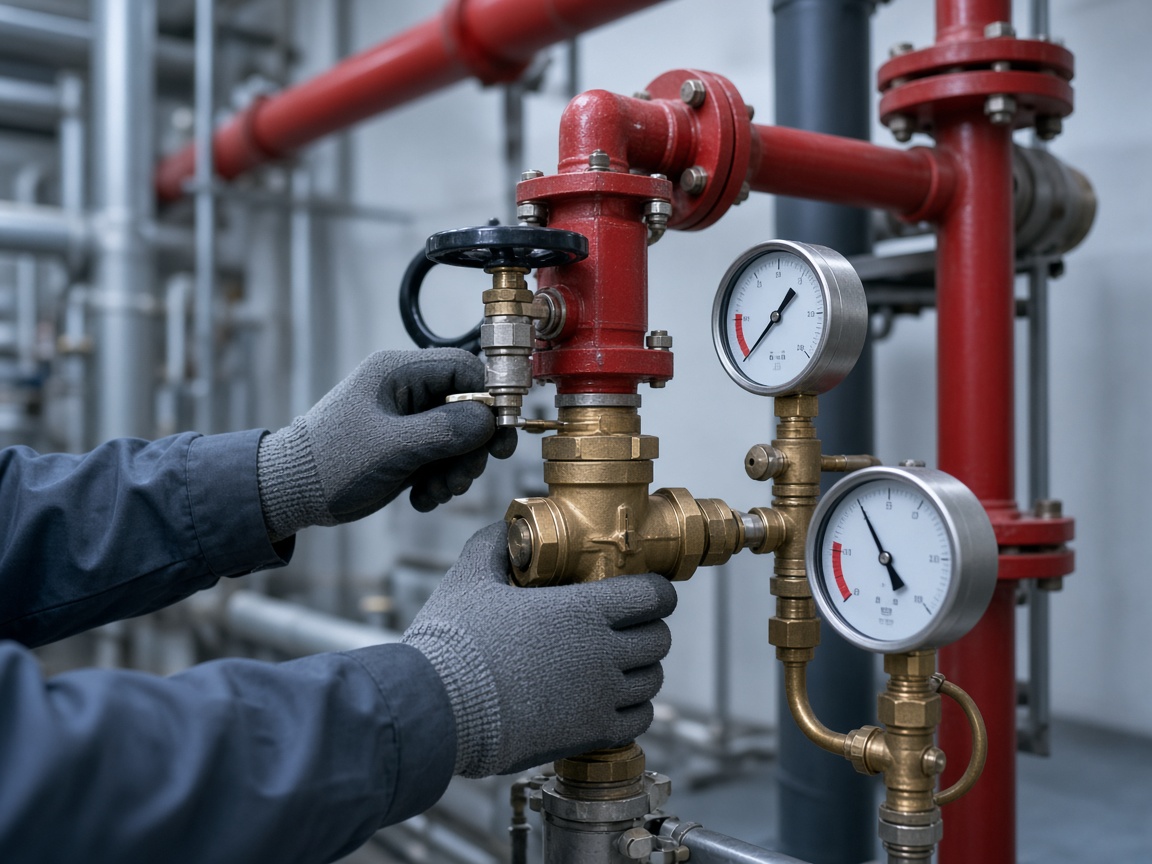

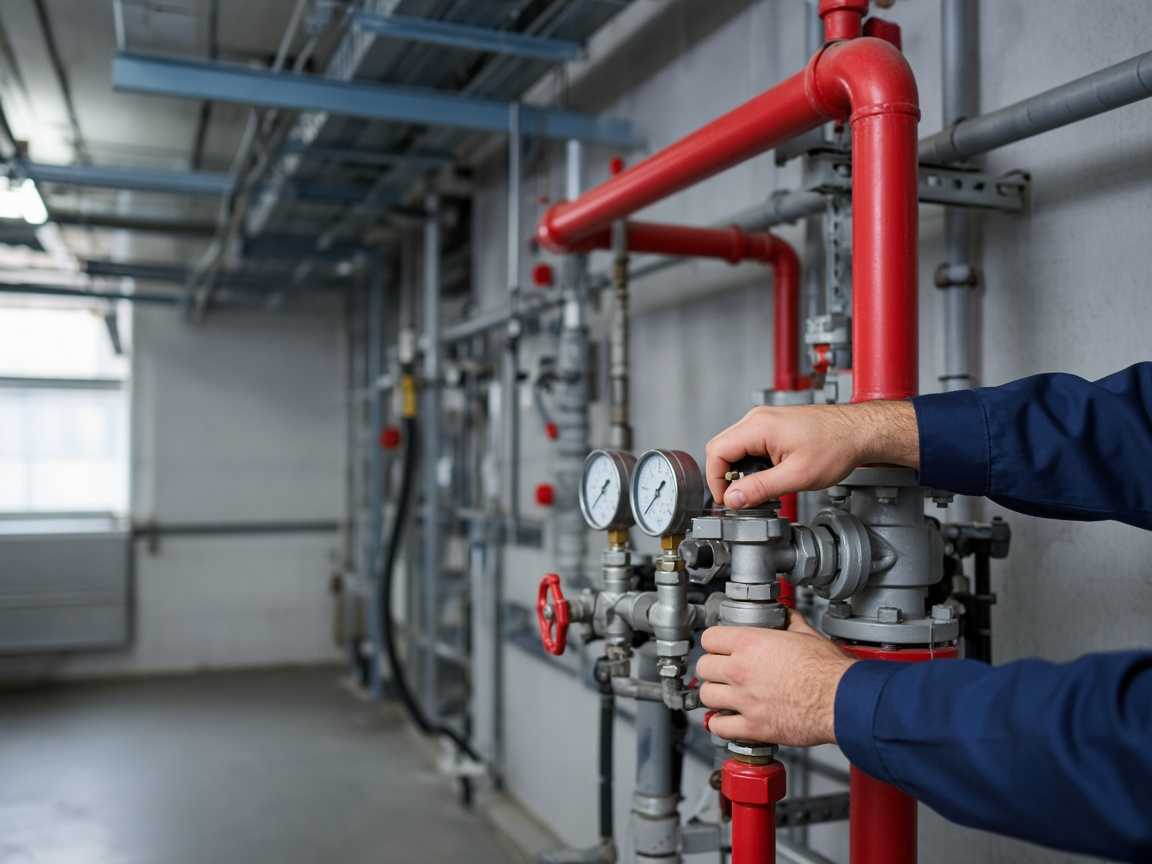

Узлы управления поставляют на объект полностью собранными и укомплектованными. После завершения монтажа на каждый узел крепят табличку с указанием наименования, номера узла, номера направления, защищаемых помещений, типа и количества оросителей в секции. Дополнительно указывают функциональную и принципиальную схемы установки. Макет разрабатывает проектная организация, изготавливает — специализированная монтажная компания.
Все технические средства узлов управления окрашивают в красный цвет согласно ГОСТ 12.4.026. Допускается красить только маховики и рукоятки, а в электроприводах — защитные кожухи. Запорную арматуру в узлах обязательно пломбируют — это исключает несанкционированное вмешательство.
Испытания смонтированной системы
После монтажа трубопроводы подвергают гидравлическим и пневматическим испытаниям. Перед испытаниями трубопроводы отсоединяют от технических средств и заглушают. Гидравлические испытания водозаполненных спринклерных систем проводят давлением, равным 1,25 от рабочего, но не менее чем рабочее давление плюс 0,3 МПа.
Трубопроводы воздушных спринклерных установок испытывают и гидравлически, и пневматически. Пневматические испытания на герметичность проводят давлением 1,25 от рабочего, но не менее чем рабочее давление плюс 0,1 МПа. После 10 минут выдержки давление снижают до рабочего и осматривают все соединения. Измерения ведут двумя манометрами, один из которых контрольный.
Периодичность технического обслуживания
Ежедневно дежурный персонал проверяет показания контрольно-измерительных приборов и визуально оценивает состояние гидромеханического оборудования. Любые отклонения от нормы фиксируют в журнале технического обслуживания.
Ежемесячно проводят более детальный комплекс работ:
- внешний осмотр и регистрация показаний измерительной аппаратуры;
- контроль рабочего положения затворов запорных устройств;
- контроль состояния основного и резервного источников питания;
- автоматическое переключение цепей питания с основного ввода на резервный;
- проверка работоспособности узлов управления;
- проверка работоспособности насосной установки;
- проверка работоспособности компрессора для воздушных систем.
Ежеквартально проверяют работоспособность всех запорных устройств, включая задвижки с электроприводом. Систему тестируют в автоматическом режиме без пуска воды через ороситель — имитируют срабатывание, контролируя работу всех элементов автоматики.
Оросители осматривают и при необходимости очищают от пыли и грязи. Периодичность зависит от условий эксплуатации — от одного раза в квартал до одного раза в год. Высота монтажа, агрессивность окружающей среды и угроза механического повреждения определяют интервал между осмотрами.
Ежегодные и трехгодичные работы
Раз в год выполняют серьезный комплекс мероприятий. Проверяют сопротивление защитного заземления всех металлических частей оборудования. Меняют воду в гидропневматическом баке и пожарном резервуаре. Проверяют настройку диапазона давлений электроконтактных манометров и сигнализаторов давления. Контрольно-измерительные приборы отправляют на метрологическую поверку.
Один раз в три года проводят капитальную ревизию гидроэлектромеханических средств. При необходимости оборудование демонтируют с трубопровода, разбирают, промывают затвор, собирают на месте. Неисправные элементы заменяют новыми. Проверяют герметичность затвора запорных устройств под давлением.
Воду из резервуаров, питающих и распределительных трубопроводов полностью сливают и заменяют свежей. Измеряют сопротивление изоляции электрических цепей. Проверяют работоспособность установки с определением общего расхода, давления у диктующего оросителя при его срабатывании и при общем расходе системы.
Гидравлические и пневматические испытания трубопроводов на герметичность и прочность проводят раз в три года, если сеть не подвергается коррозии. При нахождении трубопроводов в агрессивной среде испытания проводят раз в два года.
Техническое освидетельствование
Техническое освидетельствование спринклерной системы проводят комиссией для оценки возможности дальнейшего использования. Основания для освидетельствования — истечение срока службы оборудования, изменения нормативных требований, увеличение отказов, смена обслуживающей организации или ремонт насосных агрегатов.
Комиссия включает представителей эксплуатирующей и обслуживающей организаций. При необходимости привлекают экспертов с соответствующей квалификацией. По результатам оформляют акт и дают рекомендации о ремонте, продлении срока эксплуатации, модернизации или замене установки.
Спринклерные системы требуют грамотного проектирования и регулярного обслуживания. Соблюдение требований ГОСТ Р 59636-2021, СП 485.1311500.2020, ГОСТ Р 51043-2002 и ГОСТ Р 51052-2002 обеспечивает надежную работу установки на протяжении всего жизненного цикла. Своевременное техническое обслуживание, правильный выбор типа системы и точный монтаж — три кита, на которых держится эффективная противопожарная защита объекта.
