АПС и СОУЭ как обязательные системы противопожарной защиты требуют полного комплекта рабочей документации для согласования и ввода в эксплуатацию. Общих чертежей и схем недостаточно для прохождения приёмки. Инспекторы Государственного пожарного надзора и МЧС при проверке выявляют отсутствие обязательных разделов, несоответствие нормативам, ошибки в расчётах, неправильное указание характеристик оборудования, отсутствие спецификаций и согласований смежных разделов.
Правильная документация учитывает класс функциональной пожарной опасности здания, категории помещений, количество людей, наличие взрывопожароопасных зон, высоту помещений и тип строительных конструкций. Разработчики создают комплект на основе утверждённого проекта с учётом фактических монтажных условий. Комплект включает чертежи, схемы, спецификации оборудования и материалов, расчёты и пояснительную записку.
Содержание
АПС и СОУЭ

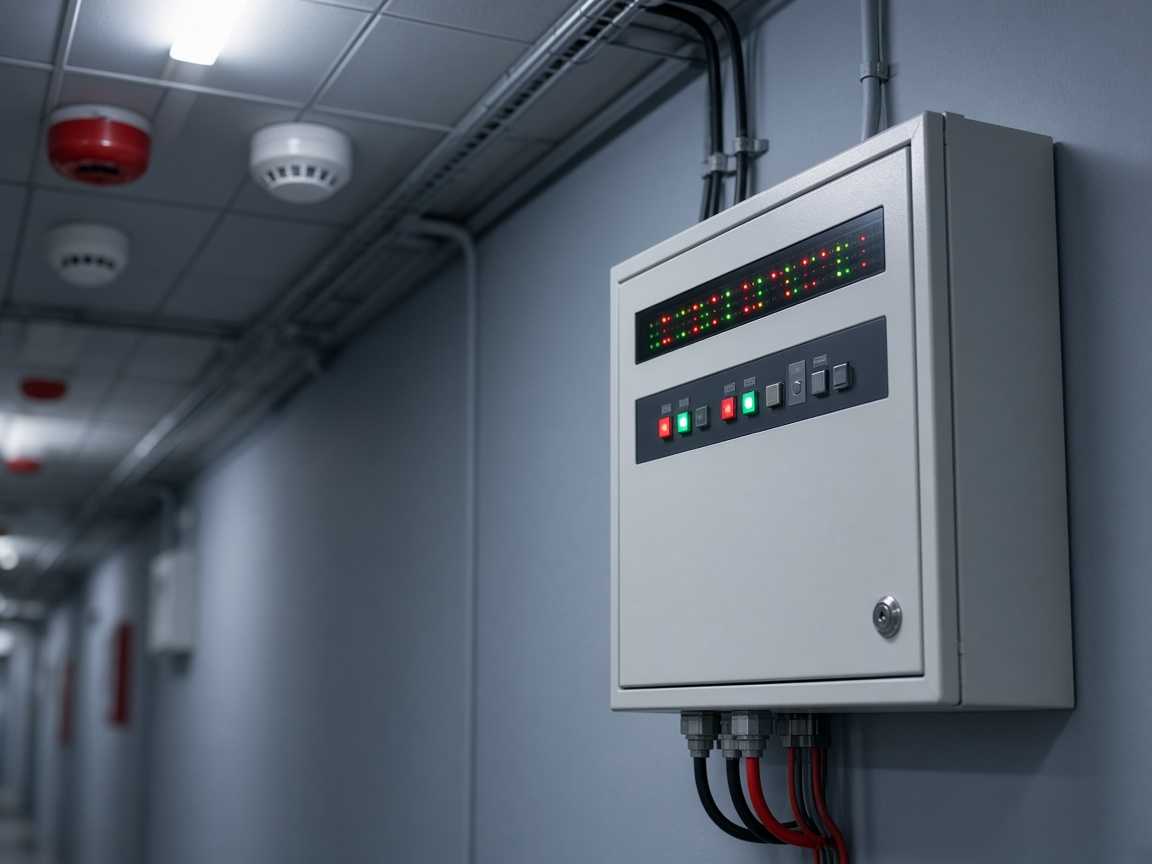

Автоматическая пожарная сигнализация (АПС) — система технических средств для обнаружения пожара, обработки, передачи и представления информации о пожаре дежурному персоналу и автоматическим системам защиты. Извещатели непрерывно контролируют защищаемые помещения и при обнаружении возгорания автоматически формируют сигналы на системы оповещения, пожаротушения, дымоудаления и другие инженерные системы здания. В состав входят приёмно-контрольные приборы, извещатели различных типов (дымовые, тепловые, пламени, ручные), оповещатели, источники питания и соединительные линии.
Система оповещения и управления эвакуацией людей при пожаре (СОУЭ) — комплекс организационных мероприятий и технических средств для своевременного сообщения людям информации о возникновении пожара и необходимости эвакуации. Система подаёт световые и звуковые сигналы во все помещения с постоянным или временным пребыванием людей. В зависимости от типа транслируются речевые сообщения с указаниями по эвакуации, управляется эвакуационное освещение и разблокируются пути эвакуации. Тип СОУЭ определяют по назначению здания, его высоте, площади и количеству людей.
Рабочая документация в контексте АПС и СОУЭ: комплект чертежей, схем, спецификаций и расчётно-пояснительных материалов для производства монтажных работ и ввода систем в эксплуатацию. Разработчики детализируют проектные решения с привязкой к конкретным строительным конструкциям. Документация содержит:
- монтажные схемы прокладки линий связи, размещения оборудования;
- спецификации с указанием производителей и моделей;
- расчёты ёмкости аккумуляторных батарей и сечений проводов;
- схемы подключений и программирования контроллеров.
Состав рабочей документации
Рабочая документация АПС и СОУЭ включает обязательные разделы.
Общие данные
Титульный лист, содержание комплекта, ведомость рабочих чертежей, общие указания по монтажу и эксплуатации. Раздел содержит перечень применяемых нормативных документов, требования к квалификации монтажников, особые условия производства работ, гарантийные обязательства.
Планы размещения оборудования
Поэтажные планы в масштабе 1:100 или 1:200 с нанесением извещателей, оповещателей, кнопок ручного пуска, указателей направления эвакуации, промежуточных коробок. Чертежи содержат привязочные размеры до строительных осей, высотные отметки установки приборов, зоны контроля извещателей. Планы показывают трассы прокладки линий связи с указанием способов (открыто, в трубах, в коробах, в пустотах конструкций).
Структурные и принципиальные схемы
Структурная схема показывает состав системы и связи между приборами и подсистемами. Принципиальная схема детализирует подключение всех устройств с указанием типов линий связи, адресов приборов, номеров клемм и проводов. Проектировщики выполняют схемы для каждого прибора управления отдельно с разбивкой по линиям и зонам.
Схемы подключения внешних цепей
Чертежи отражают подключение АПС к системам автоматического пожаротушения, дымоудаления, противопожарной вентиляции, лифтам, контроля доступа. Схемы указывают тип сигналов, параметры коммутируемых цепей, логику работы автоматики.
Схемы питания
Расчёт и схемы электроснабжения приборов с указанием источников основного и резервного питания, ёмкости аккумуляторных батарей, сечений проводов и кабелей, аппаратов защиты. Проектировщики рассчитывают время работы от резервного источника по суммарному току потребления в дежурном и тревожном режимах.
Спецификации оборудования и материалов
Перечень всех приборов, извещателей, оповещателей, кабелей, крепежа с указанием заводов-изготовителей, моделей, технических характеристик, количества и единиц измерения. К спецификациям прилагаются копии сертификатов соответствия и пожарных сертификатов на оборудование.
Расчёты
Проектировщики рассчитывают размещение пожарных извещателей по защищаемым помещениям согласно нормируемым площадям и высотам контроля. Акустический расчёт определяет звуковое давление в помещениях для проверки слышимости оповещателей. Светотехнический расчёт проверяет световой поток эвакуационных указателей и их видимость с требуемых расстояний.
Помимо основных разделов комплект содержит согласования с организациями, эксплуатирующими здание, с электроснабжающей организацией на выделение мощности, с архитектурным надзором на размещение оборудования на фасадах. Разработчики прилагают задание на проектирование, техническое задание заказчика, положительное заключение экспертизы проектной документации.
Типичные ошибки и риски при разработке документации
- Чаще всего проектировщики допускают ошибки, связанные с неполнотой комплекта и несоответствием фактическим условиям объекта. Когда планы не содержат трассы прокладки кабелей с указанием способов крепления, монтажники не могут выполнить работу по чертежам. Неправильный расчёт количества извещателей возникает из-за того, что проектировщик не учёл высоту помещений, наличие фальшпотолков или расстановку оборудования. Это создаёт зоны без контроля.
- Принципиальные схемы содержат ошибки — неправильную адресацию приборов, несоответствие типов линий связи характеристикам извещателей, отсутствие оконечных элементов. Такие недочёты выявляются при программировании системы и требуют переделки. Когда проектировщики применяют оборудование без действующих сертификатов или несовместимое между собой, согласование блокируется.
- Недостаточная детализация узлов подключения и монтажных схем вызывает разночтения при монтаже. Монтажники вынуждены запрашивать дополнительную информацию, что срывает сроки. Когда спецификации не содержат коробки, крепёж и расходные материалы, возникают трудности при комплектации объекта.
- Основные риски возникают при изменении планировочных решений в процессе строительства. Перенос перегородок, изменение назначения помещений, добавление оборудования требуют корректировки чертежей и повторного согласования. Задержки в предоставлении корректировок срывают график монтажа.
- Когда проектировщики выбирают морально устаревшее оборудование, снятое с производства, возникают проблемы с заменой при выходе из строя в процессе эксплуатации. Приборы без технической поддержки производителя на территории РФ затрудняют пусконаладку и последующее обслуживание.
- Неправильное оформление — отсутствие подписей ответственных лиц, печатей организации-разработчика, несоответствие форматов чертежей стандартам — даёт формальное основание для отказа в приёмке со стороны надзорных органов.
Итоги
Качественная рабочая документация АПС и СОУЭ требует детальной проработки всех разделов с учётом специфики объекта и применяемого оборудования. Полнота комплекта, точность расчётов, правильность схем и соответствие нормативным требованиям обеспечивают успешное прохождение экспертизы и приёмки надзорными органами. Ошибки и недоработки на этапе разработки приводят к переделкам при монтаже, увеличению сроков и стоимости работ, конфликтам с заказчиком и контролирующими организациями. Опытные проектировщики с актуальными допусками и знанием современного оборудования минимизируют риски и гарантируют успешный ввод систем в эксплуатацию.
