Автоматическая установка пожаротушения — это сложная инженерная система, эффективность которой напрямую зависит от качества монтажа. Даже самое современное оборудование не сработает правильно, если его установили с нарушениями. Разбираемся, какие требования предъявляют российские нормативы к монтажу АУПТ и на что обратить внимание в первую очередь.
Содержание
Кто имеет право монтировать установки
Монтаж и наладку автоматических систем пожаротушения выполняют только специализированные организации, которые получили соответствующие разрешения. Это требование закреплено в ГОСТ Р 59636-2021. Самодеятельность здесь исключена — речь идет о безопасности людей и сохранности имущества.
Технический надзор за монтажными работами осуществляют заказчик и главный инженер проекта. Они контролируют соответствие выполненных работ проектной документации. Если монтажники обнаруживают невозможность реализовать проектное решение или находят несоответствия действующим нормам пожарной безопасности, они обязаны сообщить об этом заказчику и проектировщикам. После этого принимают решение о корректировке документации.
Общие принципы монтажа
Главное правило — работы ведут строго по утвержденному проекту. В процессе монтажа используют стандартизированный и нормализованный крепеж. Запрещено применять самодельные крепежные элементы или детали сомнительного качества.
Весь монтаж проходит под контролем. Специалисты проверяют каждый этап — от установки оросителей до испытаний трубопроводов. Завершение монтажных работ оформляют актом, который дает разрешение на проведение испытаний.
Установка оросителей: точность и аккуратность

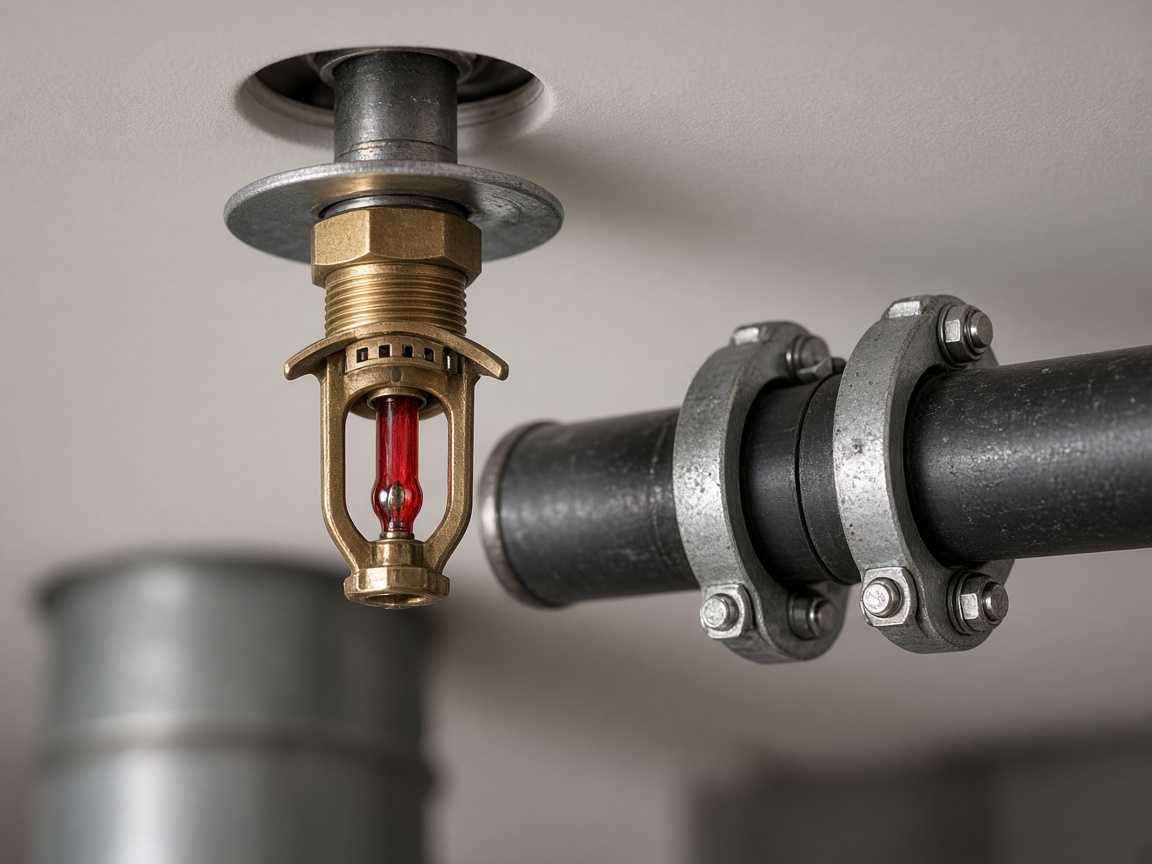

Перед монтажом каждый ороситель осматривают на предмет дефектов — трещин, вмятин, повреждений защитных покрытий. Проверяют абсолютно все устройства без исключения. С оросителей снимают транспортные защитные колпачки, которые защищали их при перевозке и хранении.
Установку выполняют специальным моментным ключом или инструментом, рекомендованным производителем. Момент затяжки не должен превышать паспортных значений — перетянуть резьбу так же опасно, как и недотянуть. Если монтируют спринклерные оросители с контролем срабатывания, особое внимание уделяют целостности проводов.
Для уплотнения резьбовых соединений применяют специальные ленты, пасты или другие разрешенные материалы. При использовании фторопластовой ленты (фторолона марки 4Д) запрещен обратный поворот оросителя — это может нарушить герметичность соединения.
Монтаж трубопроводов: прочность и надежность
Трубопроводы — это артерии системы пожаротушения. Их материал и конструкция должны точно соответствовать проекту и требованиям СП 75.13330.2011. Перед началом работ все трубы, фитинги и детали визуально осматривают. Поврежденные коррозией, деформированные или загрязненные изделия к монтажу не допускают.
Типы соединений трубопроводов:
- Сварные (наиболее надежные для стальных труб);
- Резьбовые (с применением фитингов из того же материала);
- Фланцевые (для разъемных соединений);
- Паяные (только для латунных труб в пенных установках).
Сварку выполняет квалифицированный сварщик-паспортист. Качество сварных швов контролируют по нормам СП 75.13330.2011. Внутри трубопровода не должно быть окалины, а при резьбовых соединениях герметизирующий материал не должен выступать внутрь.
Требования к креплению трубопроводов

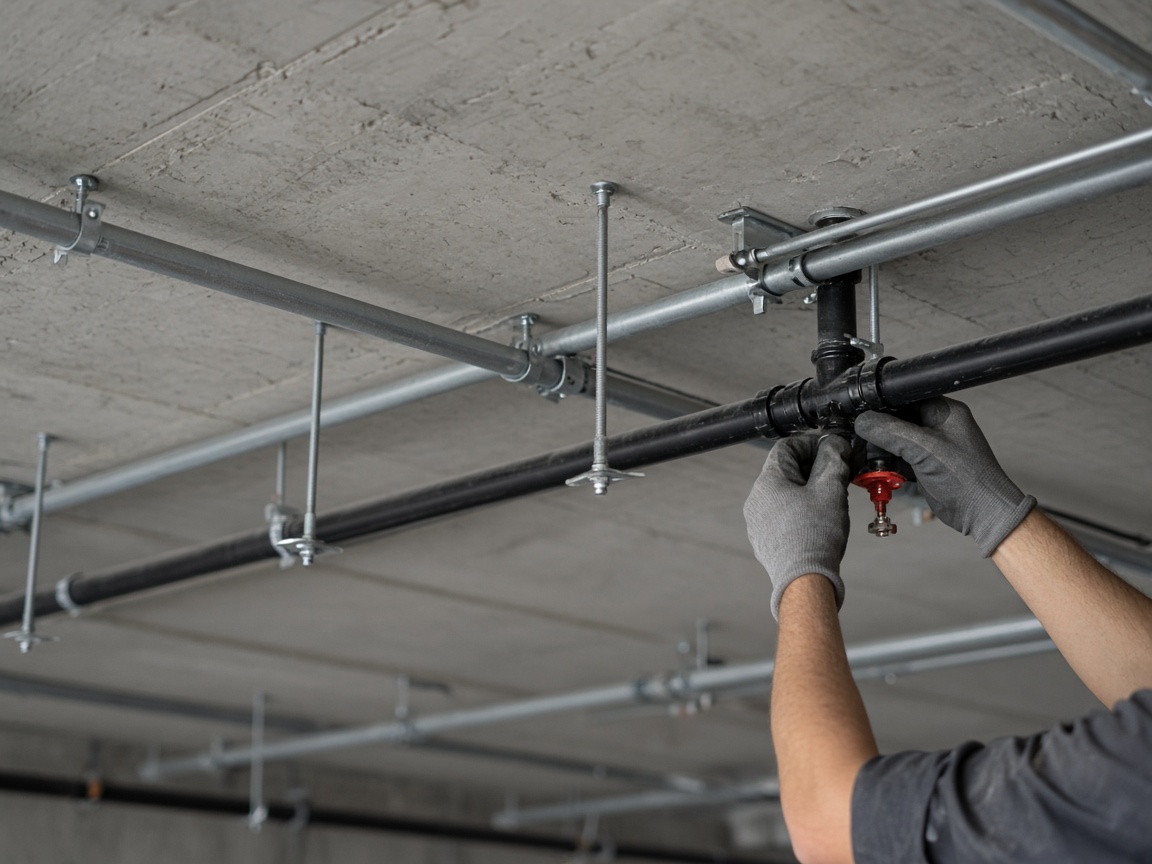

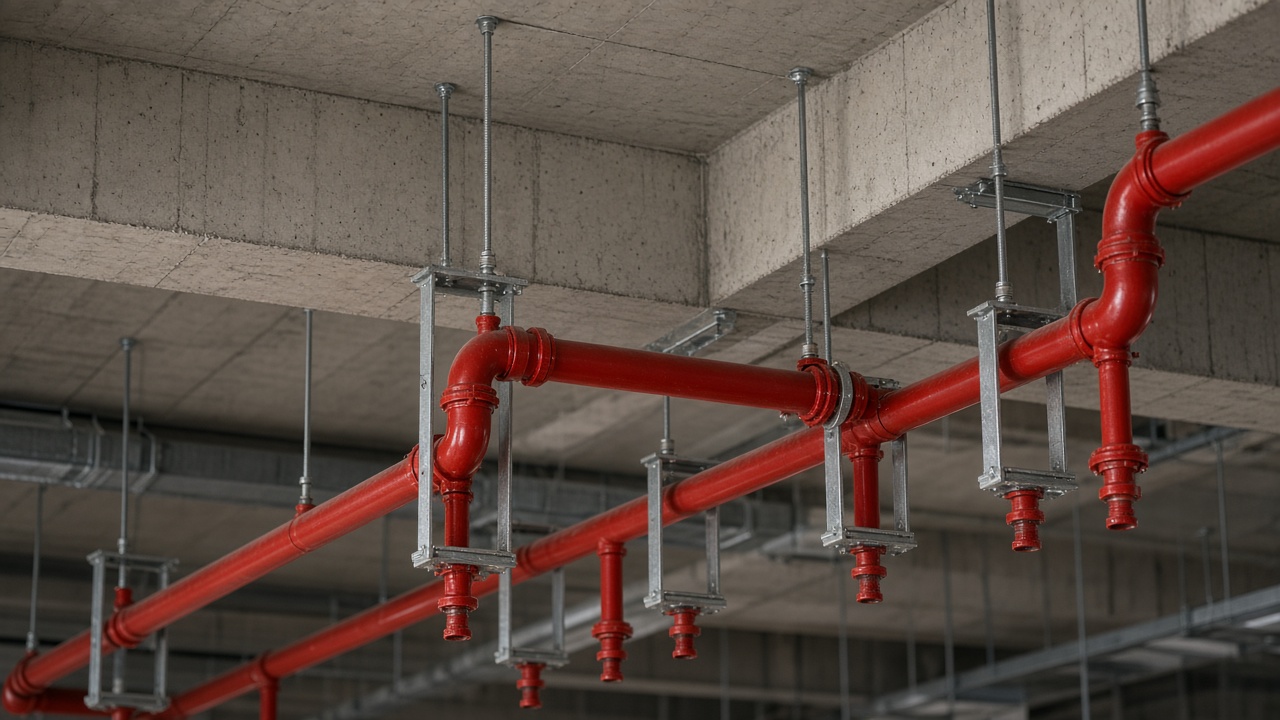

Трубы крепят к капитальным конструкциям здания — стенам, перекрытиям, колоннам. Крепление трубы к трубе категорически запрещено. Узлы крепления располагают так, чтобы трубопровод оставался прямолинейным без провисаний.
Расстояние между опорами зависит от диаметра трубопровода. Для труб DN 50 шаг крепления составляет 3,4 м, для DN 100 — 4,3 м, для DN 150 — 5,2 м. Вертикальные участки требуют индивидуальных креплений с шагом не более 1 метра. Расстояние от трубопровода до строительных конструкций — минимум 2 см.
Применение узлов крепления из чугуна запрещено — этот материал не обеспечивает необходимой надежности.
Узлы управления и запорная арматура
Узлы управления поставляют на объект полностью собранными и укомплектованными согласно проекту. Монтаж выполняют по технической документации производителя.
Все элементы узлов управления и пожарные запорные устройства окрашивают в красный цвет по ГОСТ 12.4.026. Допускается окрашивать только органы управления — маховики, рукоятки, а в электроприводах — защитные кожухи двигателей.
После монтажа каждый узел управления получает табличку с указанием наименования, номера, рабочего давления, расхода, защищаемых помещений, типа и количества оросителей. Запорную арматуру в узлах управления опломбируют — это предотвращает несанкционированные действия.
Испытания трубопроводов
Перед вводом системы в эксплуатацию трубопроводы проходят обязательные испытания на прочность и герметичность. Испытания бывают двух типов — гидравлические и пневматические.
Гидравлические испытания
Трубопроводы испытывают давлением, равным 1,25 рабочего давления, но не менее рабочего давления плюс 0,3 МПа. Давление выдерживают 10 минут, после чего измеряют его двумя манометрами (один — контрольный). Затем давление снижают до рабочего и тщательно осматривают все соединения и участки трубопровода.
Трубопроводы считают выдержавшими испытания, если не обнаружено:
- Падения давления более 10⁻³ МПа/ч на 1 м³ объема;
- Признаков разрыва;
- Течей, свищей или капель на соединениях;
- Внешних механических деформаций.
Пневматические испытания
Для воздушных спринклерных систем и побудительных трубопроводов дренчерных установок проводят пневматические испытания. Давление составляет 1,25 рабочего (но не менее рабочего плюс 0,1 МПа). Критерии успешного прохождения испытаний те же, что и при гидравлических.
После испытаний трубопроводы промывают или продувают, убеждаются в отсутствии засорений и полностью высушивают внутреннюю полость.
Пусконаладочные работы
После монтажа отдельных элементов проводят их индивидуальную наладку. Настраивают электроприводы, резервное электропитание, сигнализаторы давления, устройства дистанционного пуска, световую и звуковую сигнализацию, системы отключения вентиляции.
Затем переходят к комплексной наладке — проверяют взаимодействие всех элементов установки. Комплексная наладка в автоматическом режиме длится минимум 3 суток. За это время система не должна выдать ни одного ложного срабатывания или функционального нарушения.
Для исключения несанкционированной подачи огнетушащего вещества пусковые цепи подключают к имитаторам исполнительных устройств. Электрические характеристики имитаторов соответствуют характеристикам реальных устройств пуска. Только после успешного прохождения комплексной наладки подключают настоящие пусковые устройства.
Заземление и электробезопасность
Металлические трубопроводы установок, защищающих оборудование под напряжением, обязательно заземляют. Знак и место заземления выполняют по ГОСТ 21130. Стальные трубопроводы в пределах одного помещения присоединяют к контуру заземления минимум в двух точках. Трубопроводы, входящие в пожаро- и взрывоопасные помещения, заземляют перед вводом.
Требования безопасности при монтаже
При монтаже монтажная организация строго соблюдает правила промышленной и пожарной безопасности. Персонал получает информацию об опасных факторах, возникающих при подаче огнетушащего вещества.
Принимают меры, исключающие несанкционированное срабатывание установки и травматизм персонала — как монтажников, так и других людей, присутствующих на объекте. При работе с оборудованием под давлением обеспечивают безопасность от возможного интенсивного выброса среды.
Ключевые нормативы
Основные требования к монтажу АУПТ содержатся в ГОСТ Р 59636-2021 «Установки пожаротушения автоматические. Руководство по проектированию, монтажу, техническому обслуживанию и ремонту», СП 485.1311500.2020 «Системы противопожарной защиты. Установки пожаротушения автоматические» и СП 5.13130.2009 с изменениями.
Качественный монтаж — это не просто выполнение технических операций. Это гарантия того, что система сработает в критический момент и защитит людей и имущество от огня. Поэтому каждый этап работ требует профессионального подхода, строгого следования нормативам и тщательного контроля.
